中農富通旗下北京中農天陸微納米氣泡水科技有限公司，以循環經濟理論、可持續發展理論、環境經濟學理論以及成本效益理論為理論基礎，研發建設了水產養殖方面的循環農業新模式，以供建設循環可持續發展的生態園區參考。
循環農業，是指在農作系統中推進各種農業資源往復多層與高效流動的活動，以此實現節能減排與增收的目的，促進現代農業和農村的可持續發展。
通俗地講，循環農業就是運用物質循環再生原理和物質多層次利用技術，實現較少廢棄物的生產和提高資源利用效率的農業生產方式。循環農業作為一種環境友好型農作方式，具有較好的社會效益、經濟效益和生態效益。只有不斷輸入技術、信息、資金，使之成為充滿活力的系統工程，才能更好地推進農村資源循環利用和現代農業持續發展！
我國是傳統的水產養殖大國，水產養殖歷時悠久，是世界上開展池塘養殖最早的國家。公元前460年的春秋戰國時代，養魚學始祖范蠡著有《養魚經》，這本養魚經雖只有460多個字，但是它是我國也是世界上第一部養魚著作，主要介紹了鯉魚養殖的池塘條件，人工控制下的繁殖方法，養魚密度以及捕魚時間等生產技術環節。
近年來，我國的水產養殖雖達到了大力發展，隨之而來的是，養殖水環境遭到了破壞，水產品的品質降低，養殖病害頻發，水產藥品過量投加，養殖成功率越來越低。
為了提高養殖技術，保護水生態環境，解決水產品安全的問題，提高養殖成功率，探索綠色可持續發展的水產養殖，我們?cè)诒本﹪?guó)際都市農業科技園構建了循環水養殖系統和魚菜共生系統，以及水生植物觀賞凈化區。以下具體介紹一下建設和運營情況。
01 循環水養殖試驗系統
01 循環水養殖試驗系統
循環水養殖是一種新型綠色可持續發展的環境友好型養殖模式，主要是利用各種水處理設備設施對養殖水體進行凈化處理從而達到循環再利用的標準。
綜合了水產養殖學、環境工程學、化學、微生物學、電子自動化等多種學科知識，通過物理沉淀過濾，紫外線消毒，CO2吹脫，生物凈化，控溫，增氧，pH調節等手段對養殖水體處理達標后重新輸入養殖池進行循環利用。
循環水養殖系統是一個完整統一的系統，每個環節的銜接都很緊密，缺一不可，一個環節出現問題，就會加大下一環節的壓力，嚴重的話甚至使整個系統癱瘓，對養殖水產品帶來巨大的傷害，使養殖企業或廠家經濟受損。

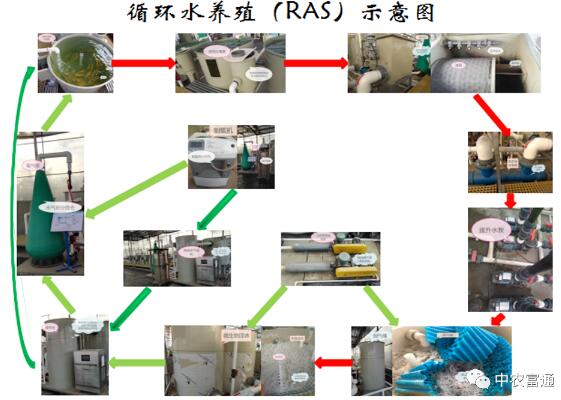

循環水養殖系統主要用到的設備設施有：豎流分離器（或旋流分離器）、全自動轉鼓型微濾機、紫外線滅菌儀、動力系統（主要是水泵）、脫氣單元、生物處理單元（沸騰式生物浮床）、調節池（穩定pH、控溫、增氧等）、增氧設備（溶氧錐、制氧機或液氧罐、動力泵及配件）、備用電設備（發電機）以及管網配電控制系統。
生物處理是循環水養殖系統的核心環節，肩負著凈化養殖水體氨氮亞硝酸鹽等對養殖水產品有毒害作用的物質；當然，其他環節也不可或缺，只要出現問題，就會影響到生物處理環節凈化水體的能力：
①過濾系統出現堵塞，過濾效果減弱，顆粒物進而產酸，pH下降，影響微生物的更新?lián)Q代，降低其硝化能力，最終導致處理不徹底，氨氮亞硝酸含量升高，影響魚類健康，飼料利用率降低。
②紫外線發射器表面臟污，發射器老化，導致紫外線滅菌儀效果減弱，則水體中雜菌增多，與生物浮床中的有益微生物爭奪營養物質和空間，因而導致有益微生物的水處理能力，影響?zhàn)B殖水產品的健康。
③溫度和pH的不穩定，也同樣會影響到微生物的更新?lián)Q代，影響其處理效果。
循環水養殖系統具有工藝流程成熟，水處理能力強，水質穩定，養殖環境可控，打破地域和資源的限制，無視天氣氣候的影響，高產高效，低風險等特點。
與傳統池塘養殖相比較，生產同樣質量的水產品，大約可以節約用水量90%，大大提高了水體的利用率；土地大約可節約80%，土地的使用率高；減少水產藥品使用，節約藥品費用65%；同時，在出魚捕魚的人工費用上大約可節約50%。
循環水養殖最突出的特點就是水體的循環利用，這點可以從其字眼當中就可以看出來。在養殖過程中，只需要對系統進行少量的水體補充，基本不用換水。而且基本不用排水，實現水體的“零排放”，屬于環境友好型的可持續發展的水產養殖模式。
有人肯定會問到，養殖過程中，養殖水產品的生長肯定離不開外源性營養物質的攝入，就會有水產品排泄的廢棄物，是如何實現的“零排放”？一般這些廢棄物的處理需要通過沉淀過濾后排出系統外集中收集起來，進行發酵作為有機肥料輸入到植樹種植區，上清液重新輸入到水生植物凈化區循環利用，經過水生植物的凈化處理重新輸入到循環水養殖池重復利用，實現“零排放”。

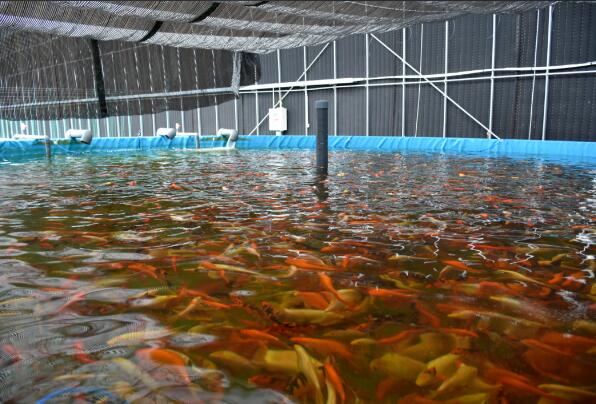

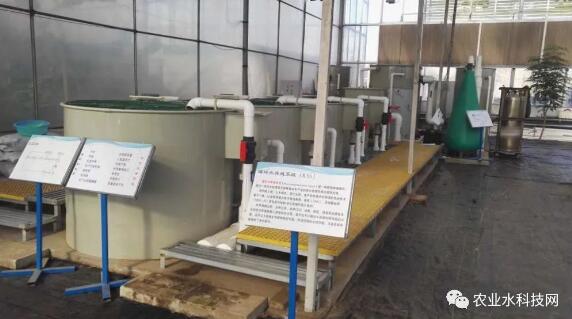

北京國際都市農業科技園建設的循環水養殖試驗系統雖然占地面積不大，但是“麻雀雖小，五臟俱全”，該有的設施設備亦應俱全，功能也與大型的循環水養殖一樣。相比較大型的循環水養殖系統具有實用范圍廣，可操作性強，管理方便等優勢。例如都市社區供應活魚鮮魚、農業場館的技術展示推廣、科研院校教學試驗等等。建成后兩年試驗周期內，共計養殖銷售虹鱒魚和羅非魚商品魚各2批，最高養殖密度分別達到36千克/立方米和109千克/立方米，虹鱒魚和羅非魚商品魚規格分別為900-1000克和1000-1500克，成活率97%。利用該系統養殖的鱘魚，長勢良好，無病害發生，系統運行正常，水質良好。
02 魚菜共生系統
魚菜共生作為新型的種養結合的生態模式，水產養殖生物、種植植蔬種植和微生物通過共生共棲的方式巧妙的整合在一個有機的系統當中，從而達到養殖不換水，種菜不施肥。
魚菜共生種養技術主要是以水養魚、以菜凈水、以魚種菜的生態循環模式。而?；~塘和魚菜共生采用的是同樣的原理，我認為“桑基魚塘”是魚菜共生的雛形。桑基魚塘系統是我國獨具特色的具有良性生態循環的古代農業生產模式。浙江湖州?；~塘系統起源于春秋戰國時期，其通過“塘基種桑、桑葉喂蠶、蠶沙養魚、魚糞肥塘、塘泥壅桑”的生態模式，在有效克服水澇、收到理想經濟效益的同時減少了環境污染，并形成了種桑養蠶和養魚相輔相成、桑地和池塘相連相倚的優美?；~塘生態農業景觀及豐富多彩的蠶桑文化和魚文化，被譽為生態文明建設的樣板。
魚菜共生的作用原理是應用無土栽培模式，把水生植蔬或者陸生植蔬馴化后栽培到無土栽培的基質中，通過種植植蔬的根系對養殖水體中的氮、磷等營養物質進行吸收，利用，轉化為自身生長需要的營養物質，并通過植蔬的收獲移出系統，經過植物凈化后的水體重新輸入養殖池內循環利用；主要就是以無土栽培種植的植蔬對養殖水產品養殖水體進行處理，達到養殖用水要求后重新利用，即獲得了植蔬，增加了產量，亦處理了養殖水體，無需額外增加養殖設備，減少了投資，改善了水產品的養殖環境，提升了其品質。
魚菜共生的特點：①產品自證清白；②脫離土壤的影響，減少重金屬的積累；③帶根配送，客戶可識別蔬菜來源。
魚菜共生共發展以來，國際上眾多學者做了大量試驗，產生出了幾種工程技術模式，也是各有天地。
NCSU模式
早期，魚菜共生系統凈化水部分使用的是沙子、碎石等技術。NCSU系統采用的是固體基質栽培（細砂），經改良后系統設計了水循環管網，種植介質換成礫石，創造了利于微生物分解的環境。屬于單循環模式，系統較簡單經濟，且組合形式多樣。主要用于小規模封閉空間，采用礫石過濾。
UVI模式
UVI模式采用的是養液循環栽培，屬于單循環模式，需水量大，產生的動力費用較高，適合戶外大型商業生產。UVI系統結構是大規模封閉式系統，使用了水耕水培分離式，漂浮水培，增氧，消毒，調節池等技術。
ASTAF-PRO模式
ASTAF-PRO系統是柏林Leibniz-IGB研究出來的一個新型魚菜共生系統；其將傳統RAS系統和含有NFT技術的無土栽培系統融合到一起，屬于多循環復合模式。
INAPRO模式
歐盟INAPRO魚菜共生系統工程是一個匯集了高智能傳感器、智能控制和遠程無線網絡管理系統于一身的綜合性封閉式魚菜共生系統。增添了光伏、沼氣等輔助單元。
不少學者對不同的模式進行了水質測試比較。結果表明在凈化養殖尾水的效果上，最好的是漂浮式魚菜共生系統（UVI）。
根據魚菜共生蔬菜的無土栽培方式的差異形成了不同的魚菜共生系統，通?？梢苑譃樗姆N，即無土栽培技術包括基質栽培式魚菜共生系統、深液流水培魚菜共生系統、營養液膜栽培式魚菜共生系統和氣霧栽培。
基質栽培式魚菜共生系統，就是把魚菜共生的植蔬栽培到諸如陶粒或者礫石等基質當中。這些基質可以用來固定植蔬的根部，同時可以起到過濾養殖水體中殘餌糞便的作用，而且為微生物的生長提供了床體，對水體起到生物過濾的作用，這是基質栽培式魚菜共生系統的最突出的優勢。
這種方式的魚菜共生系統，基質栽培床的大小性狀需要根據現場的的地面形狀及布局來確定，至于基質的種類及填充量需要根據種植植蔬的種類選擇確定。

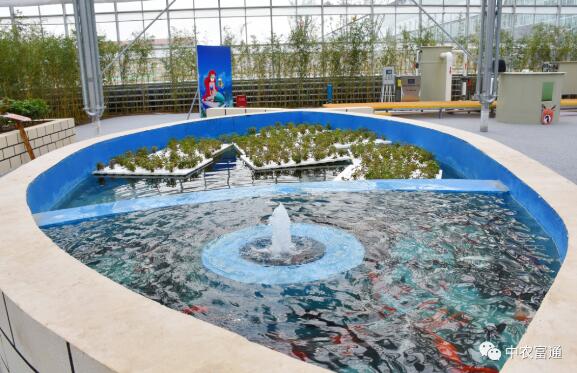

深水栽培式魚菜共生系統，也叫筏式栽培系統或者是漂浮床栽培系統，是水培技術中較為常見與普及的一種，在產業化與工廠化的生產模式得到廣泛應用。在深液流栽培魚菜共生系統中，養殖水體需要經過沉淀池和生物硝化池處理，才能夠引入蔬菜栽培區，這樣有利于植蔬的吸收利用，經過植物的吸收利用，水體返回養殖區重新利用。深液流栽培式魚菜共生系統的整個生產循環過程中必須要重視微生物發揮的作用，技術難度較大。

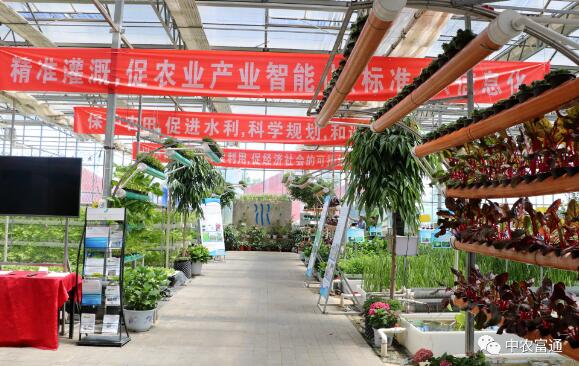

營養液膜栽培式魚菜共生系統是一種溶液培育法。通常采用PVC管作為種植載體，營養豐富的水被抽到PVC管道中。植物通過定植籃的固定，種植于PVC管道上方的開口內，讓自己的根訪問水分和吸收營養。這種方式主要用于葉類蔬菜。
氣霧栽培是直接將養魚的水霧化后噴灑到植物的根系，以達到營養吸收的目的。這種方式也主要用于葉菜類蔬菜，在噴霧之前需要對水進行充分過濾凈化，以免堵塞噴霧裝置。

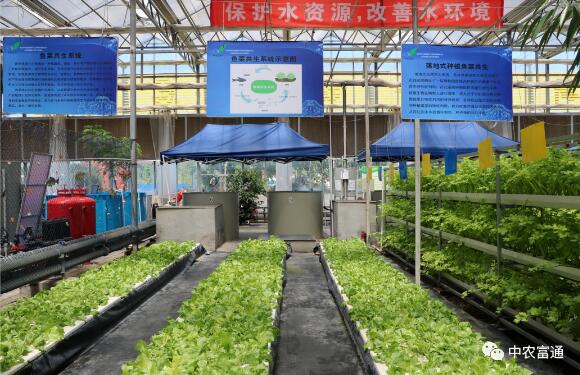

基于前人對魚菜共生系統的總結經驗以及我們自己的理解研究，2017年，我們?cè)诒本﹪?guó)際都市農業科技園園區的玻璃溫室內設計施工建設了 UVI模式和NCSU模式的魚菜共生系統，也就是深液流栽培式魚菜共生和基質栽培式魚菜共生系統。下面我將對來設計建設做簡單的分析。
建設前，我們需要根據對場地進行了丈量、平整和硬化等處理，并根據設計好的施工圖進行地下水路水池的預埋預設。
在進行上述工作的同時，我們需要對需要用的材料設備設施等進行提前的采購，節約時間，縮短建設周期。

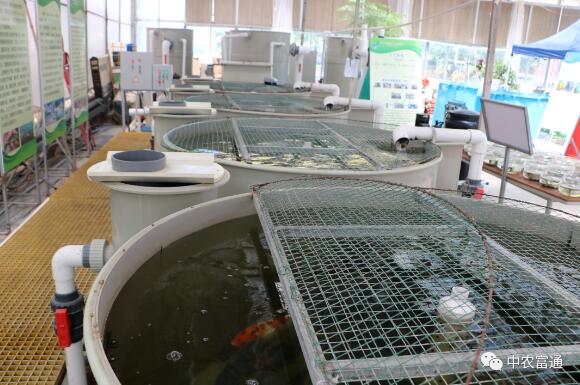

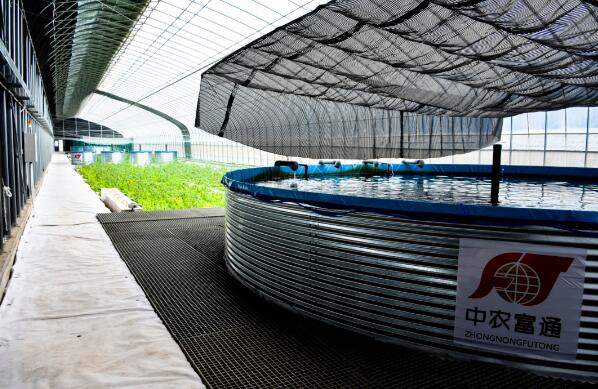

養殖桶我們采用的是新型環保的PP材料的，這種材料的養殖桶具有使用壽命長，無毒無害，便于拆除和移動，對環境壓力幾乎沒有。養殖桶采用的底部中央排污設計，底部為到圓錐形狀，易于積污排污。中央排污管采用的是雙排污管形式。養殖桶采用的是半地埋式，可以起到保暖降溫的作用。

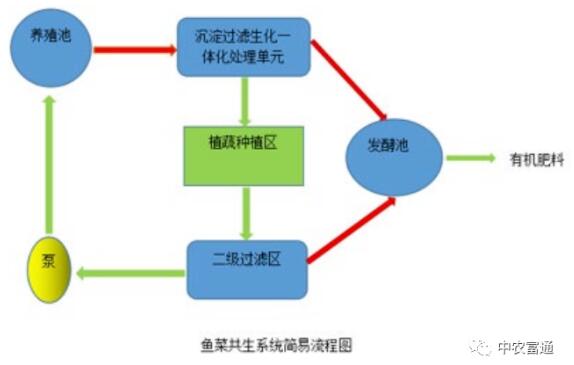

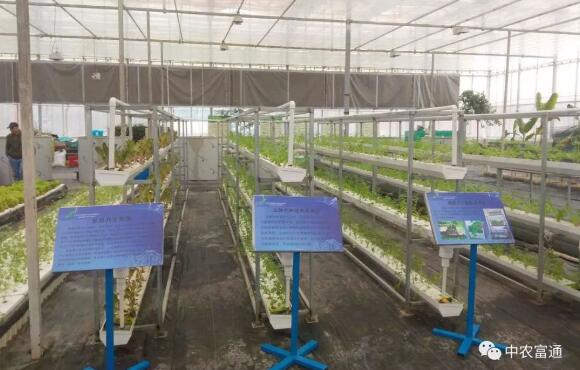

為了易于植物對養殖水體中營養物質的吸收利用，在養殖區和種植區之間要建設一個沉淀過濾硝化池，將殘餌糞便等大型固體顆粒物排出系統到發酵池，發酵成為有機肥料，用于陸生植物的肥料，同時過濾后的水體經過微生物硝化處理，將水體中的氨氮亞硝酸鹽分解為更利于植物吸收利用的硝態氮，促進植物的消化吸收利用。我們?cè)O(shè)計建設的沉淀過濾硝化池是采用磚砌水泥抹灰防水防滲處理。落地式魚菜共生系統養殖桶、過濾沉淀硝化池和蔬菜種植區之間利用地勢差異，水體通過自流實現，節能環保。立體式魚菜共生系統在過濾沉淀硝化池后需要提升泵的作用將處理后的水體泵入種植槽內。在植物種植區后需要設計一個回水過濾池對水體輸入養殖區前進行沉淀過濾，回水池中的水體需要通過提升泵的作用輸回養殖區。
此種模式的魚菜共生系統主要是種植葉菜類和莖葉類植蔬為主，不易種植茄果類。
基質栽培魚菜共生不再需要建設獨立的沉淀過濾硝化系統，一般通過預設在種植區的虹吸管實現種植區域的潮汐灌溉。我們建設的階梯式魚菜共生設計初衷是景觀及技術的雙重體現。設計原理是表面流濕地。此種模式的魚菜共生系統對于植蔬的限制比較小，可以種植多種植蔬，后期基本免維護。
從2017年底系統建成后兩年試驗周期內，種植芹菜、生菜，長勢還不錯，芹菜生菜單產量達到5.25千克/平方米，年產5-8茬；羅非魚最高密度為40千克/立方米。

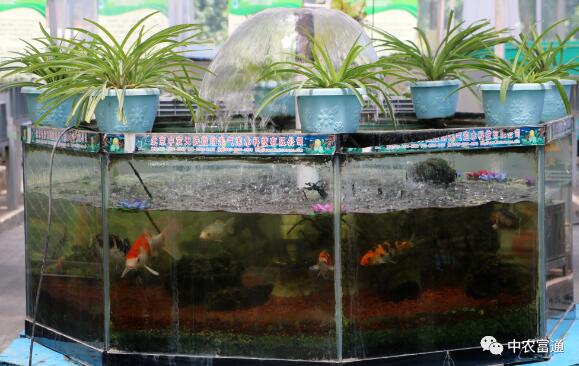

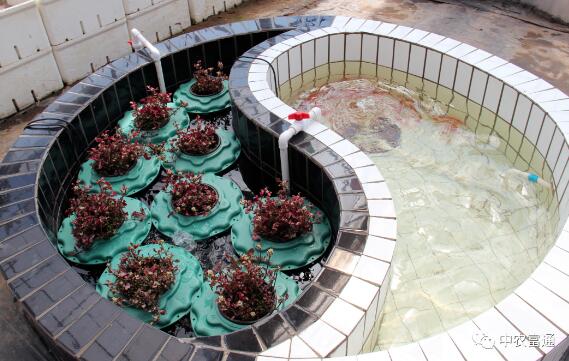

另外我們還在園區內展示了小型的魚菜共生系統，以供庭院種植和觀賞。
03 水生植物凈化區
為了真正的實現園區的“零”排放，循環農業。在園區建設初，利用人工濕地的原理，我們建設了水生植物種植區，兼觀賞及處理尾水的作用，實現園區內的循環水產，零排放，零污染。
園區建設改造之初就已經把預埋管道都做好了?，F(xiàn)在園區的循環水養殖和魚菜共生區域的尾水和水生植物區通過預埋管道連通的，管道上有閥門控制。

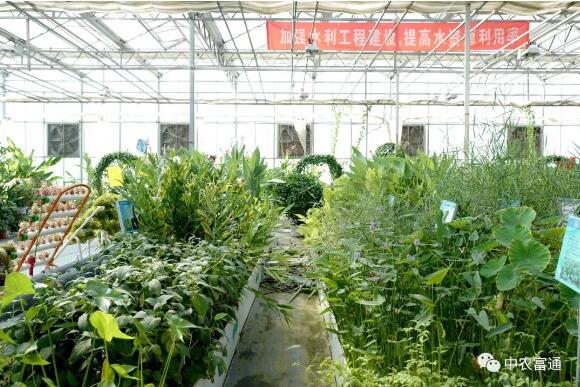

水生植物區的種植槽都是采用的長、寬、高為2米、1米和0.4米的pp材料的上開口的矩形箱體。箱體的兩端有圓形開口，箱體以串聯的方式蛇形連接起來。種植區域展示了漂浮植物、浮葉植物、挺水植物。
